ZCGX型中心传动刮吸泥

发布时间:2018/03/26

概述与用途
   ZCGX型中心传动刮吸泥机适用于中心进水、周边出水、中心排泥的大、中型池径的辐流式沉淀池。

结构与工作原理
    ZCGX型中心传动刮吸泥机采用中心传动,污水从进水管流入导流筒扩散后,均匀的向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,驱动装置带动中心竖架旋转,并带动刮臂及刮泥板转动,刮泥板将污泥刮集后由吸泥管靠池内静水压抽吸至中心泥缸,再通过中心排泥管排出池外,水面上的浮渣通过旋转撇渣装置导入排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。
设备主要特点
1、工作桥可采用半桥式,其材质可采用碳钢或不锈钢制造;
2、驱动装置采用斜齿轮减速机与蜗轮减速机组合,保证输出扭矩与转速,传动效果高;
3、配置机械和电气双重过载保护装置,运转安全可靠;
4、各吸泥管自成单元,可通过吸泥管管口的开度来调节流量,从而控制污泥回流比;
5、设备操作简便,可直接就地/远程控制设备的运行。

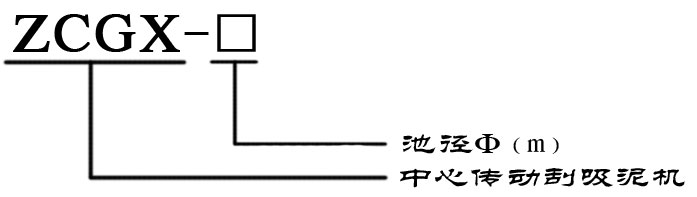

型号规格表示

订货须知
1、订货时,请注明池径、池深等主要参数及提供沉淀池土建图;
2、请注明设备材质;
3、若需配套进水柱管、不锈钢出水槽、出水堰板、浮渣挡板等附件,请注明相关尺寸;
4、若客户有特殊要求,可在订货合同中事先注明。
主要技术参数和安装外形尺寸

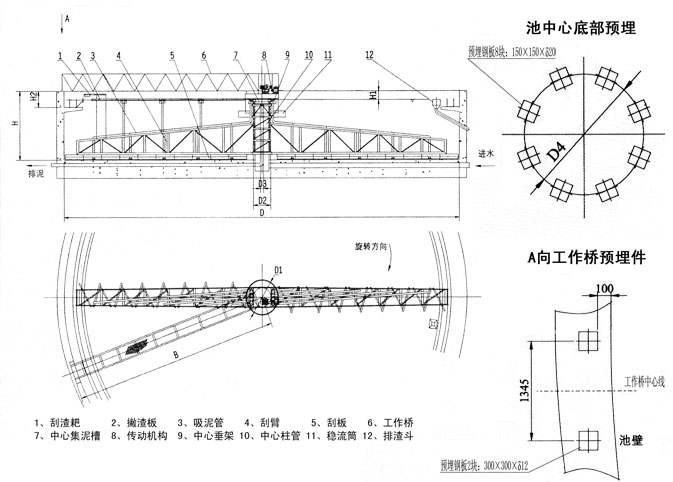

外形结构及安装尺寸
