ZCX型中心传动单（双）

概述与用途：

ZCX型中心传动单(双)管吸泥机适用于周边进水、周边出水、中心排泥的大、中型池径的沉淀池；主要用于城镇污水处理厂二沉池内的吸排泥。

结构与工作原理：

ZCX型中心传动单(双)管吸泥机采用中心传动、垂架式，污水进入周边配水槽内，经槽底配水孔均匀地流入池内，并在周边挡水裙板的作用下，水流从池底流向中心，污泥依靠自重沉积于池底，从而形成泥水分离，驱动装置带动中心竖架旋转，并带动刮臂及吸泥管旋转，在静水压力作用下，污泥均匀进入吸管上布置的吸口，然后通过中心排泥管经排泥井的套筒阀排出池外，排泥量的大小可由套筒阀的升降度控制，水面上的浮渣通过旋转撇渣装置撇向池边，再由刮渣耙刮进排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。

设备主要特点：

1、沉淀池的周边进、出水槽采用边断面设计，保证了沉淀池周边均匀配水和出流；
2、驱动装置采用斜齿轮减速机与蜗轮减速机组合，保证输出扭矩与转速，传动效果高，减速机内设有过力扭矩保护装置，运转安全可靠；
3、撇渣方式有两种：板式撇渣和管式撇渣（常规采用前种）；
4、设有过载报警、超过载荷停机、扭矩保护等多种措施，确保安全运行；
5、设备操作简便，可直接就地/远程控制设备的运行。

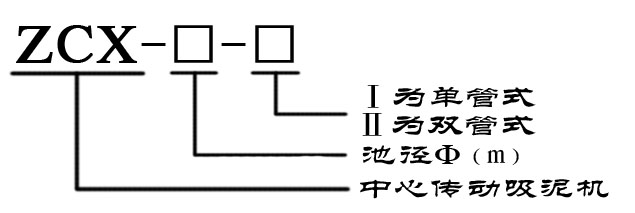

型号规格表示：

订货须知：

1、订货时，请注明池径、池深、设计流量、回流比等主要参数及提供沉淀池土建图；
2、请注明设备材质；
3、若需配套进水柱管、挡水裙板、不锈钢出水槽、出水堰板、浮渣挡板及套筒阀等附件，请注明相关尺寸；
4、若客户有特殊要求，可在订货合同中事先注明。

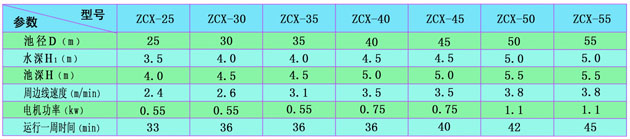

主要技术参数：

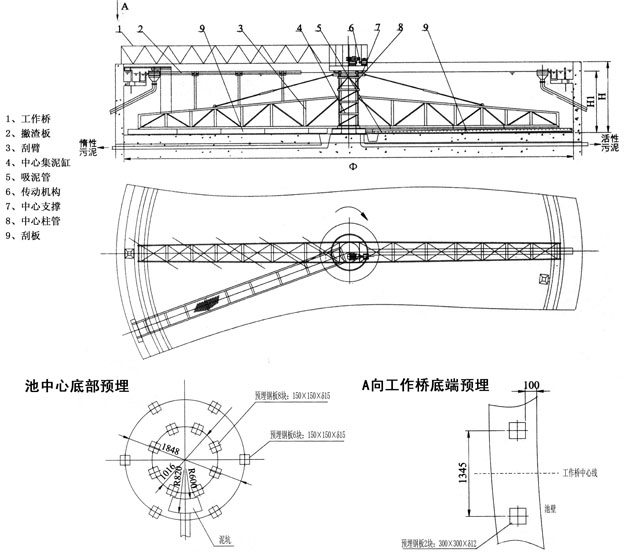

外形结构及安装尺寸：
