YQG型移动桥式刮吸泥机

概述与用途
     YQG型桥式刮泥机适用于城镇污水处理厂及自来水厂的平流式沉淀池等平底矩形池的排泥，该机为单向刮泥，根据用户要求，可增设撇油、撇渣装置。



结构与工作原理
     YQG型桥式刮泥机采用桁架式结构，当刮泥机不工作时，即停在进水端；当刮泥机工作时，顺水流行驶时，先放下撇渣板，将池面浮渣向池端钢制撇渣槽内，而刮泥板被提离池底；反向行驶时，放下刮泥板，将池底污泥刮向池端集泥槽内，而撇渣板被提起，离开液面，以防浮渣逆行；依此作往返工作运动，从而达到刮泥、撇渣的目的。



设备主要特点
1、跨度10m以下的刮泥机可采用集中驱动形式，跨度10m以上的刮泥机可采用两端驱动形式，两侧滚轮传动同步，运行平稳；
2、水上行车采用钢轮行走，水下刮板采用橡胶轮行走；
3、撇渣与刮泥为反向工作；
4、设备操作简便，可直接就地/远程控制设备的运行。


型号规格表示

订货须知
1、订货时，请注明池宽、池深、池长、等主要参数及或提供平流沉砂池工艺尺寸图；
2、请注明设备材质；
3、请注明供电方式采用滑触线还是移动电缆；
4、若需配套不锈钢集水槽、出水堰板、及钢制撇渣槽等附件，请注明相关尺寸；
5、若客户有特殊要求，可在订货合同中事先注明。

主要技术参数

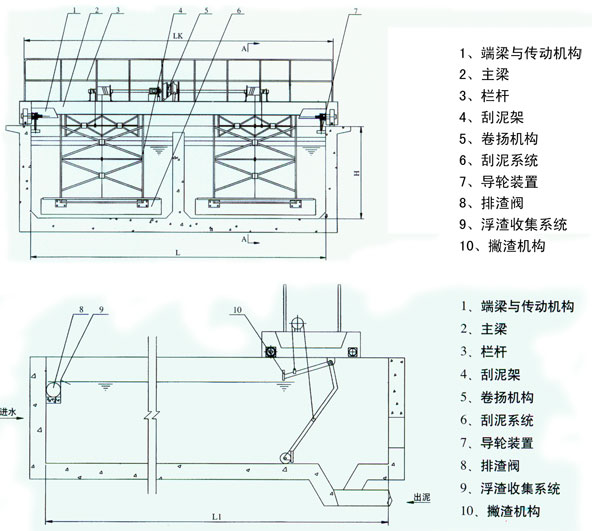

外形结构示意图
